ISL21090

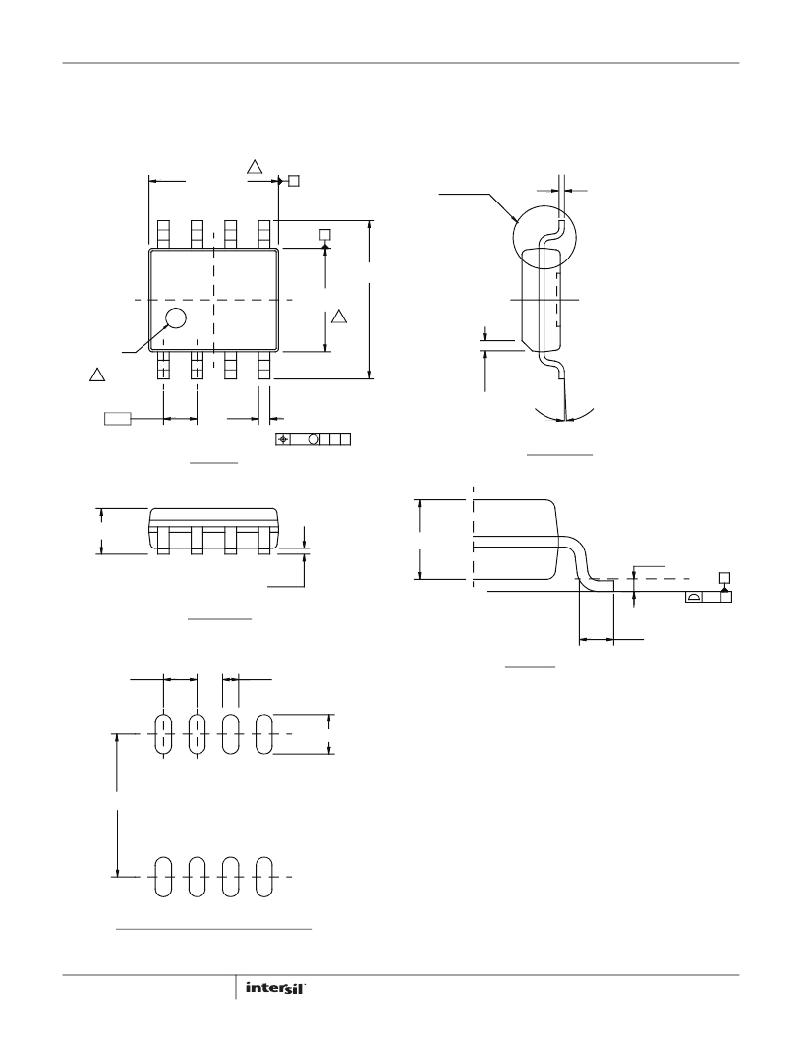

Package Outline Drawing
M8.15E
8 LEAD NARROW BODY SMALL OUTLINE PLASTIC PACKAGE
Rev 0, 08/09
4
4.90 ± 0.10
A
DETAIL "A"
0.22 ± 0.03
B
6.0 ± 0.20
3.90 ± 0.10
4
PIN NO.1
ID MARK
5
1.27
0.43 ± 0.076
(0.35) x 45°
4° ± 4°
0.25 M C A B
SIDE VIEW “B”
TOP VIEW
1.75 MAX
1.45 ± 0.1
0.25
0.175 ± 0.075
GAUGE PLANE
SEATING PLANE
C
0.10 C
SIDE VIEW “A
0.63 ±0.23
DETAIL "A"
(1.27)
(0.60)
(1.50)
NOTES:
1.
2.
Dimensions are in millimeters.
Dimensions in ( ) for Reference Only.
Dimensioning and tolerancing conform to AMSE Y14.5m-1994.
(5.40)
TYPICAL RECOMMENDED LAND PATTERN
20
3.
4.
5.
6.
Unless otherwise specified, tolerance : Decimal ± 0.05
Dimension does not include interlead flash or protrusions.
Interlead flash or protrusions shall not exceed 0.25mm per side.
The pin #1 identifier may be either a mold or mark feature.
Reference to JEDEC MS-012.
FN6993.5
February 27, 2013
